WDJ型卧式电除尘器

浏览次数:0   更新时间:1/19/2018 10:16:00 AM   发布人:admin

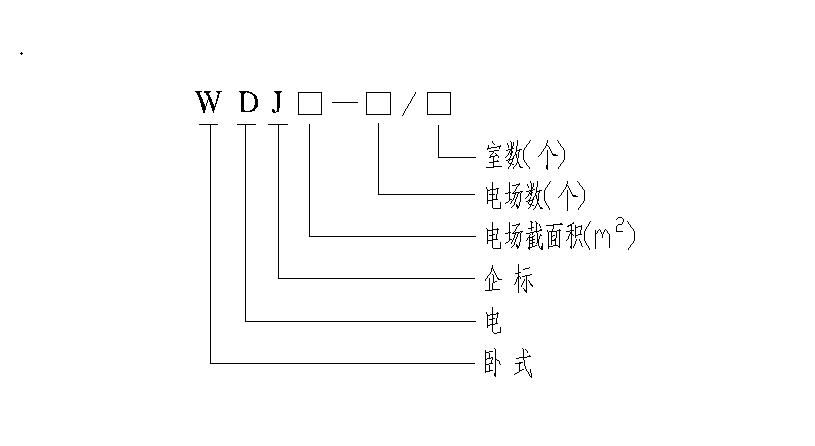

  型号表示:

  本公司生产的WDJ型卧式电除尘器型号表示为:

  列如:WDJ40-3∕1表示为:

  卧式电除尘器,其电场横截面积为40㎡

  电场数为此个3个

  电室数为本1个



  格与技术性能

  本系列电除尘器为非标设备,电场截面积目前由5-260㎡共48种规格组成,每一规格在保证电场截面积的前提下,由于工艺条件的异同,其进出风口尺寸.灰斗的形式不尽相同,以满足不同顾客的需要,一般无特殊要求的设备的规格与技术性能,详见附表:当然也可以根据顾客需要和工艺要求另行设计所需的其他非标电场截面积的电除尘器。

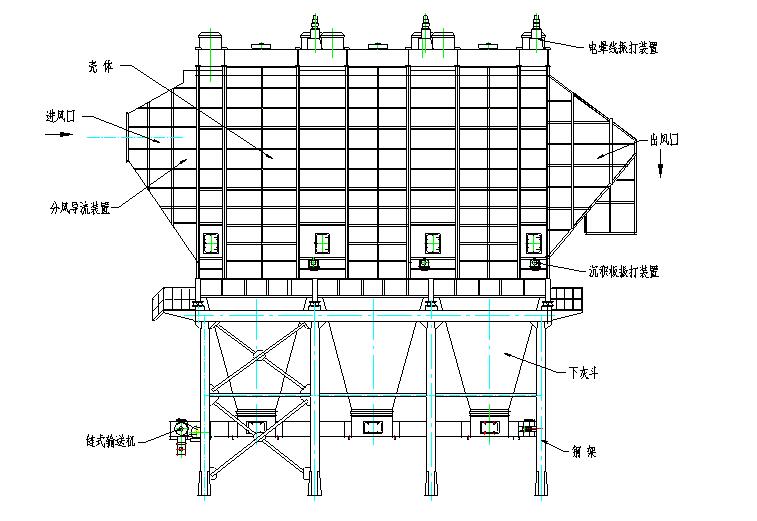

  五、WDJ电除尘器外形图

  表1

参数  规格  项目

WDJ

5-2/1

WDJ

8-2/1

WDJ

10-2/1

WDJ

12-2/1

WDJ

12-3/1

WDJ

20-3/1

WDJ

25-3/1

电场截面积 ㎡

5

8

10

12

15

20

25

电场数  个

2

2

2

2

3

3

3

总集尘面积

120

192

240

288

864

1152

1440

处理烟气量

12600

20160

25200

30240

54000

72000

90000

电场风速m/s

0.7

0.7

0.7

0.7

0.7

0.7

0.7

允许温度  ℃

250

250

250

250

250

250

250

入口含尘浓度g/m3

50

50

50

50

60

60

60

除尘效率%

99.8

99.8

99.8

99.8

99.8

99.8

99.8

阻力损失Pa

200

200

200

200

200

200

200

同极距mm

400

400

400

400

400

400

400

电晕线排数  排

5

6

7

7

8

10

11

单一电场长度  m

2.5

2.5

2.5

2.5

4

4

4

电晕线型式

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

电极形式

C

C

C

C

C

C

C

阴极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

阳极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

高压

二次电流mA

25

40

50

50

100

200

200

供电

二次电压KV

72

72

72

72

72

72

72

装置

数量  套

2

2

2

2

3

3

3

重量    t

14

22

29

35

59

14.9

89.2

  表2

参数 规格 项目

WDJ

30-3/1

WDJ

40-3/1

WDJ

47-3/1

WDJ

60-3/1

WDJ

90-3/1

WDJ

100-3/1

WDJ

115-3/1

电场截面积 ㎡

30

40

47

60

90

100

115

电场数  个

3

3

3

3

3

3

3

总集尘面积

1728

2304

2707

3456

5183

5758

6624

处理烟气量

108000

144000

186000

237600

356400

396000

455400

电场风速   m/s

0.7

0.7

0.7

0.7

0.7

0.7

0.7

允许温度℃

250

250

250

250

250

250

250

入口含尘浓度g/

60

60

60

60

60

60

60

除尘效率%

99.8

99.8

99.8

99.8

99.8

99.8

99.8

阻力损失Pa

200

200

200

200

200

200

200

同极距mm

400

400

400

400

400

400

400

电晕线排数  排

12

14

15

17

19

21

24

单一电场长度  m

4

4

4

4

4

4

4

电晕线型式

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

电极形式

C

C

C

C

C

C

C

阴极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

阳极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

高压

300

300

400

600

800

800

1000

供电

72

72

72

72

72

72

72

装置

3

3

3

3

3

3

3

重量

102

129.5

144

193

275

298

316

  表3

参数 规格 项目

WDJ

126-3/1

WDJ

158-6/1

WDJ

173-6/1

WDJ

196-6/1

WDJ

224-6/1

WDJ

240-3/2

WDJ

260-3/2

电场截面积 ㎡

126

158

173

196

224

240

260

电场数  个

3

6

6

6

6

3×6

3×6

总集尘面积  ㎡

8056

10112

11075

12531

16112





处理烟气量

360000

420000

420000

498600

680000

720000

780000

电场风速   m/s

0.79

0.74

0.67

0.70

0.67

0.67

0.67

允许温度℃

250

250

250

250

250

250

250

入口含尘浓度g/m3

60

60

60

60

60

60

60

除尘效率%

99.8

99.8

99.8

99.8

99.8

99.8

99.8

阻力损失Pa

200

200

200

200

200

200

200

同极距mm

400

400

400

400

400

400

400

电晕线排数  排

8

8

8

8

8

8

8

单一电场长度  m

4

4

4

4

4.5

4.5

4.5

电晕线型式

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

电极形式

C

C

C

C

C

C

C

阴极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

阳极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

高压



二次电流mA

1200

700

1000

1000

1200

1200

1200

供电

二次电压KV

66

66

66

66

66

66

66

装置

数量  套

3

6

6

6

6

6

6

重量

290

405

435

520

532

610

632

  WDJ 型窑尾电收尘器规格与技术性能

参数 规格 项目

WDJ

16-6/1

WDJ

23-2/1

WDJ

30-2/1

WDJ

32-2/1

WDJ

42-3/1

WDJ

51-3/1

WDJ

60-3/1

烟气处理量

40000

65000

80000

85000

120000

150000

160000

最佳烟气温度℃

130~150

130~150

130~150

130~150

130~150

130~150

130~150

烟气露点℃

47

47

47

47

47

47

47

入口含尘浓度g/

80

80

80

80

80

80

80

除尘效率%

99.8

99.8

99.8

99.8

99.8

99.8

99.8

电场风速   m/s

0.68

0.78

0.7

0.74

0.66

0.82

0.75

阻力损失Pa

200

200

200

200

200

200

200

电场截面积 ㎡

15

23

30

32

42

51

60

总集尘面积  ㎡

853

1109

1536

1536

2713

3662

3798

电场数  个

2

2

2

2

3

3

3

同极距mm

400

400

400

400

400

400

400

单一电场长度  m

4.5

4.5

4.5

4.5

4.5

4.5

4.5

电晕线排数  排

9

9

9

9

8

9

8

电晕线型式

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

电极形式

C

C

C

C

C

C

C

阴阳极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

高压

二次电流mA

300

300

400

400

400

600

600

供电

二次电压KV

66

66

66

66

66

66

66

装置

数量  套

2

2

2

2

3

3

3

重量

61.2

65.8

81.5

85

138

157

169







参数 规格 项   目

WDJ

75-3/1

WDJ

90-3/1

WDJ

105-3/1

WDJ

121-2/1

WDJ

121-3/1

WDJ

158-6/1

WDJ

173-6/1

WDJ

196-6/1

WDJ

224-6/1

烟气处理量

176000

210000

250000

280000

324000

420000

420000

498600

680000

最佳烟气温度℃

130~150

130~150

130~150

130~150

130~150

130~150

130~150

130~150

130~150

烟气露点℃

47

47

47

47

47

47

47

47

47

入口含尘浓度g/

80

80

80

80

80

80

80

80

80

除尘效率%

99.8

99.8

99.8

99.8

99.8

99.8

99.8

99.8

99.8

电场风速   m/s

0.65

0.65

0.66

0.62

0.74

0.74

0.67

0.7

0.67

阻力损失Pa

200

200

200

200

200

200

200

200

200

电场截面积 ㎡

75

90

105

121

121

158

173

196

224

总集尘面积  ㎡

4214

5056

5899

4525

7757

10112

11075

12531

16112

电场数  个

3

3

3

2

3

6

6

6

6

同极距mm

400

400

400

400

400

400

400





单一电场长度  m

3.5

3.5

3.5

3.5

4

4

4

4

4.5

电晕线排数  排

7

7

7

7

8

8

8

8

9

电晕线型式

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

电极形式

C

C

C

C

C

C

C

C

C

-阳极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

高压

二次电流mA

600

700

800

1000

1200

700

1000

1000

1000

供电

二次电压KV

66

66

66

66

66

66

66

66

66

装置

数量  套

3

3

3

2

3

6

6

6

6

重量

186

209

236

209

276

405

435

520

532

  WDJ型冷却机电收尘器规格与技术性能

参数 规格   项   目

WDJ

40-3/1

WDJ

42-3/1

WDJ

42-3/1

WDJ

42-2/1

WDJ

104-3/1

WDJ

126-6/1

WDJ

196-6/1

WDJ

51-3/1



下进气

左装

右装











烟气处理量

100000

100000

100000

116000

315000

360000

5747000

160000

最佳烟气温度℃

250~400

250~400

250~400

250

250

250

250

250

烟气露点℃

25

25

25

25

25

25

25

25

入口含尘浓度g/

20

20

20

20

20

20

20

20

除尘效率%

99.8

99.8

99.8

99.8

99.8

99.8

99.8

99.8

电场风速   m/s

0.65

0.65

0.66

0.62

0.74

0.74

0.67

0.7

阻力损失Pa

200

200

200

200

200

200

200

200

电场截面积 ㎡

40

42

42

42

104

126

196

51

总集尘面积  ㎡

2373

2374

2374

2374

6772

8056

12532

3662

电场数  个

3

3

3

2

3

6

6

3

同极距mm

400

400

400

400

400

400

400

400

单一电场长度  m

3.5

3.5

3.5

4

4.5

4

4

4.5

电晕线排数  排

7

7

7

8

9

8

8

9

电晕线型式

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

管状

芒刺型

电极形式

C

C

C

C

C

C

C

C

阴阳极振打形式

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

回转振打

高压

二次电流mA

400

400

400

400

1000

1200

1000

600

供电

二次电压KV

66

66

66

66

66

66

66

66

装置

数量  套

3

3

3

3

3

3

6

3

重量

120

128

128

136

260

290

460

152
